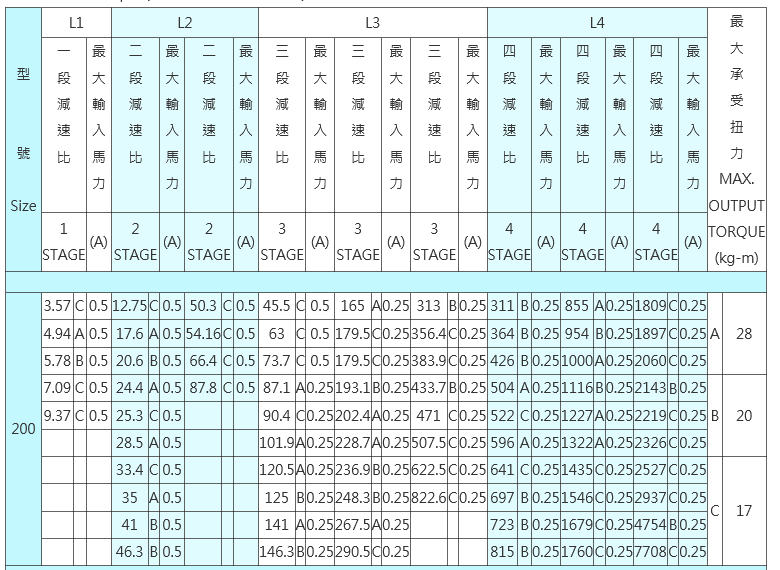

比數對照表

 入力轉數為 1750 rpm (INPUT WITH 1750 RPM)


◆ REMARK:(A)=MAX INPUT HP.

*依您需要的減速比及轉矩來對照每一段減速比上的ABC最大受力值,及最大輸入馬力。
Please determine ratio and torque to match each of gear stages A,B & C and find different max. torque & input Power.

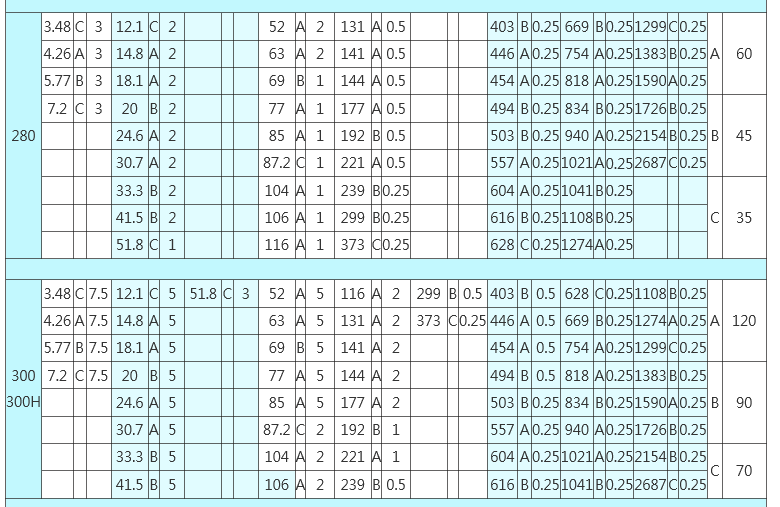

例:型號 280,一段齒5.77比(B)在對照右側最大受力表,其(B)最大受力為45kg/m,最大可輸入馬力3HP。
Example:Type 280#,Ratio1/5.77
Gear Stage Code:(B)
Max Torque:45kg-m
Max Input HP:3HP
